FBC 激光加工机

FBC激光加工机的特点

1 因为是非接触式加工,无论工件形状如何,都不会对金属导体造成损伤。

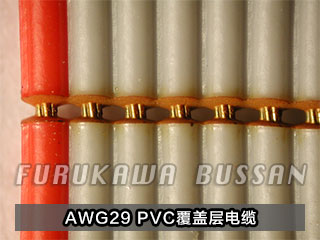

AWG29 PVC覆盖层电缆

2 也可以处理发泡性材质等的软性绝缘层。

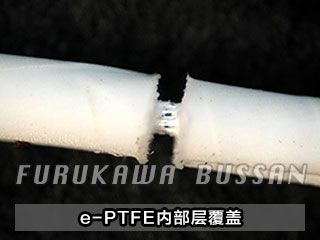

e-PTFE内部层覆盖

3 因几乎不存在刀具类部件磨损而影响精密度缘故,所以能够长时间维持一定的精密度。

4 能够同时加工多条多芯电缆的外被。

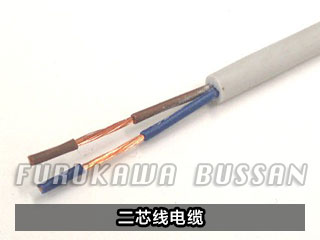

二芯线电缆

5 将电缆排列于治具,能够一次性加工多条电缆。

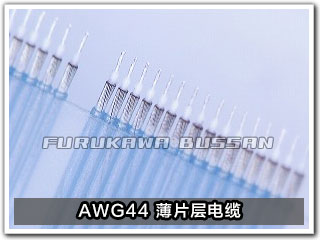

AWG44 薄片层电缆

6 即使是编织屏蔽层,不使用沾锡也能够在不损伤绝缘体的前提下进行加工。

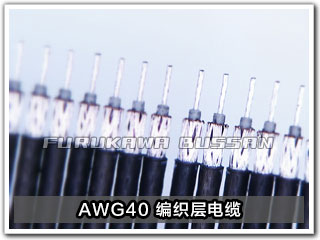

AWG40 编织层电缆

7 也被广泛应用于对电气特性要求严格的半导体测量设备线束等领域。

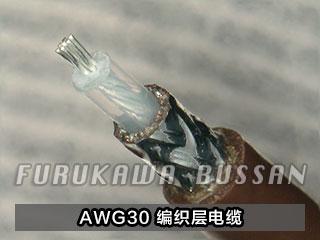

AWG30 编织层电缆

【其他】

・CO2激光只是切断外被,对屏蔽层及导体不会造成损伤。
・因为是电缆加工专用设备,所以不需要作业人员进行工件反转等费事操作。

激光线束加工视频介绍

加工实例

【极细线多芯排线】-同轴线的三段剥离加工实例-

<电缆规格>
AWG44同轴线x32芯排线

<加工规格>
两端三段剥离、尺寸公差小于±0.05mm

<加工工时>
每55秒左右,完成6条排线(两端)
※ 取决于电缆规格及精密度

<使用设备>
激光外被切割机、激光屏蔽层切割机
脱皮机、屏蔽层清扫机、顶端切割治具

【AWG40编织同轴线】-同轴线的三段剥离加工实例-

<电缆规格>
AWG40同轴线

<加工规格>
两端三段剥离、尺寸公差小于±0.05mm

<加工工时>
每70秒左右,完成280条(两端)
※ 取决于电缆规格及精密度

<使用设备>
激光外被切割机、激光屏蔽层切割机
脱皮机、屏蔽层清扫机、顶端切割治具

【AWG36编织同轴线】-同轴线的三段剥离加工实例-

<电缆规格>
AWG36同轴线

<加工规格>
两端三段剥离、尺寸公差小于±0.05mm

<加工工时>
每75秒左右,完成180条(两端)
※ 取决于电缆规格及精密度

<使用设备>
激光外被切割机、激光屏蔽层切割机
脱皮机、屏蔽层清扫机、顶端切割治具

【涂层线】-涂层的激光燃尽加工实例-

<电缆规格>
线圈导线(外径Φ1.9mm),ETFE涂层200μm

<加工规格>
激光燃尽(燃尽范围:2mm), 尺寸公差±0.05mm以下

<加工工时>
每35秒左右,完成110条(一端)
※ 取决于电缆规格及精密度

<使用设备>
激光外被切割机
如需确认加工工序及使用设备的详细信息,
请通过以下方式进行咨询。

样品试做

接受样品加工试作。

外被切割激光外被切割机 JC-30XS
屏蔽层切割激光屏蔽层切割机 SC-10FS
被膜剥离脱皮机 JS-AC01
屏蔽层剥离屏蔽层清扫机 SS-BV
外被切割外径φ2毫米以下的外被电线
(视材质而定、最大可达φ8mm左右)
屏蔽层切割AWG50~26同轴线(沾锡、可达φ3~4mm左右)
※编织线如果是AWG36以下,则无需沾锡。(视条件而定)

※ 以上皆为目标值。其取决于材质、电线结构以及其他条件。

参观样机

可参观样机
有意参观者请通过本网站的咨询链接,告知本公司您期望的参观时间以及参观人数。

样机设置地:Location of demo equipment: FURUKAWA BUSSAN CO., LTD. YOKOHAMA LAB. (6-1, Isecho 1-chome, Nishi-ku, Yokohama City, Kanagawa, Japan)
