FBC 레이저 하네스 가공기

FBC 레이저 하네스 가공기의 특징

1 비접촉 가공이므로 가공선재의 형상과 상관없이 금속 도체에 흠집이 생기지 않습니다.

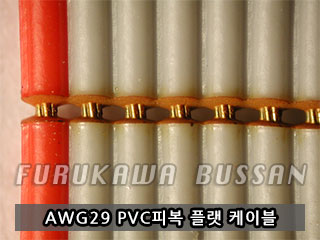

AWG29 PVC피복 플랫 케이블

2 발포 등의 부드러운 피복에도 대응합니다.

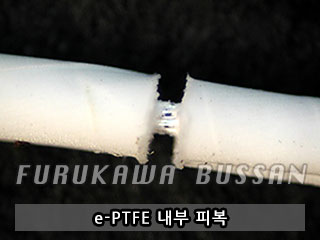

e-PTFE 내부 피복

3 칼날처럼 부품 마모로 인해 가공 정밀도가 저하되는 일은 거의 없으므로, 장기간 일정한 가공 정밀도를 유지할 수 있습니다.

4 다심 케이블의 경우에도 여러 개의 피복을 동시에
가공할 수 있습니다.

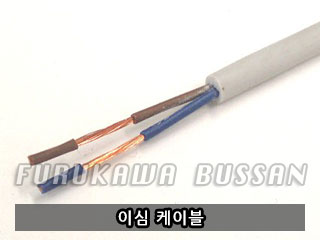

이심 케이블

5 지그에 케이블을 늘어놓고 일괄적으로 여러 개를
가공할 수 있습니다.

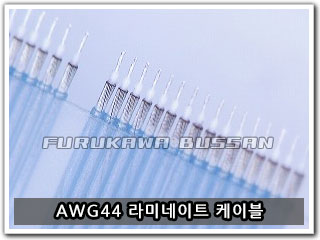

AWG44 라미네이트 케이블

6 편조 실드선의 경우도 예비 납땜 없이 유전체에
흠집이 나지 않게 가공할 수 있습니다.

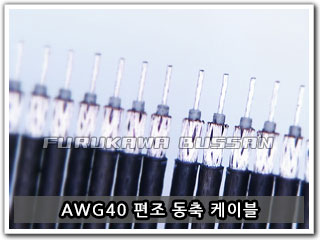

AWG40 편조 동축 케이블

7 전기특성 요구가 까다로운 반도체 측정기기
하네스 등에도 널리 채용

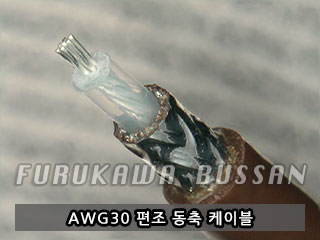

AWG30 편조 동축 케이블

【그 밖에도】

・CO2 레이저는 피복만 커팅하며, 실드선이나 심선에 흠집을 내지 않습니다.
・케이블 가공 전용기이므로,가공선재 뒤집기 등 작업자가 귀찮은 일을 하지 않아도 됩니다.

레이저 하네스 가공 동영상 소개

가공 사례

【극세선 다심 라미네이트】 - 동축선의 3단 박리 가공 예 -

<케이블 사양>
AWG44 동축선 x 32심 라미네이트

<가공 사양>
양단 3단 박리, 치수 공차 ±0.05mm 이하

<가공 택트>
약 55초당 6 라미네이트(양단) 마감
※케이블 및 가공 정밀도에 따라 다릅니다.

<Devices used>
레이저 자켓 커터, 레이저 실드 커터
자켓 스트리퍼, 실드 스트리퍼, 선단 절단 지그

【AWG40 편조 동축선】 - 동축선의 3단 박리 가공 예 -

<케이블 사양>
AWG40 동축선

<가공 사양>
양단 3단 박리, 치수 공차 ±0.05mm 이하

<가공 택트>
약 70초당 280개(양단) 마감
※케이블 및 가공 정밀도에 따라 다릅니다.

<사용 장치>
레이저 자켓 커터, 레이저 실드 커터
자켓 스트리퍼, 실드 스트리퍼, 선단 절단 지그

【AWG36 편조 동축선】 - 동축선의 3단 박리 가공 예 -

<케이블 사양>
AWG36 동축선

<가공 사양>
양단 3단 박리, 치수 공차 ±0.05mm 이하

<가공 택트>
약 75초당 180개(양단) 마감
※케이블 및 가공 정밀도에 따라 다릅니다.

<사용 장치>
레이저 자켓 커터, 레이저 실드 커터
자켓 스트리퍼, 실드 스트리퍼, 선단 절단 지그

【코팅 와이어】 - 코팅의 레이저 소각 가공 예 -

<케이블 사양>
코일 와이어(외경φ1.9mm), ETFE 코팅 200μm

<가공 사양>
레이저 소각(소각 범위:2mm), 치수 공차 ±0.05mm 이하

<가공 택트>
약 35초당 110개(편단) 마감
※케이블 및 가공 정밀도에 따라 다릅니다.

<사용 장치>
레이저 자켓 커터
가공 공정이나 사용 설비의 상세에 대해 확인하고자 할 경우에는
아래로 문의 바랍니다.

샘플 시험

샘플의 가공테스트 의뢰를 받고 있습니다.

피복 절단레이저 자켓 커터 JC-380XS
실드선 절단레이저 실드 커터 SC-10FS
피막 스트립자켓 스트리퍼 JS-AC01
실드선 스트립실드 스트리퍼 SS-BV
피복 절단외경 φ2mm 이하의 피복 전선
(재질에 따라 φ8mm 정도까지)
실드선 절단AWG50~26 동축선(예비 납땜으로 φ3~4mm 정도까지)
※편조선은 AWG36 이하이면 예비 납땜 불필요(조건에 따라 다름)

※상기는 기준입니다. 재질, 전선 구성 및 기타 조건에 따라 다릅니다.

데모 기기 견학

데모 기기 견학이 가능합니다.
견학을 원하시는 분은 이 사이트에 기재된 연락처로 희망 일자, 인원수를 알려 주십시오.
