高技能剥皮机

FBC 激光加工机

高技能剥皮机

夹具式

可以剥离激光切割后的外皮

用激光切割机(JC系列)激光加工后的外部被覆和内部电介体用精密马达和气缸夹住电线并剥掉。

外部被覆或内部电介体的课题

外部被覆和内部电介体的剥皮容易程度根据与芯线和屏蔽线的贴紧程度和被覆的材料,硬度,表面摩擦,外径等条件而不同。一般的空气驱动的夹具式剥皮机很难对每个电线进行细致的夹紧条件的管理,如果用难以剥皮的电线提高夹紧压力的话,反而会发生摩擦阻力增加而无法剥离的现象。

高技能剥皮机的特点

1在每个电线的最佳条件下剥离

通过将精密马达和气缸组合控制,可以在每个电线的最佳条件下剥皮。

2剥皮条件的数值控制和配方管理

因为可以进行上下夹紧的间隔和压力的数值控制和配方管理,所以可以对每个电线预先注册配方。处理的电线变化时的重新安排也只有选择配方,所以没有停机时间。最合适与少量多品种生产和试制开发共用。

3可以选择全剥和半剥

在配方内可以选择全剥和半剥

全剥

半剥

4可以交换夹具头

与芯线或屏蔽线的密接程度强,外部被覆或内部电介体的表面容易滑动的电线的情况下,橡胶夹具可能会滑动而产生剥皮残留。FBC独特的刀片夹具也能可靠地剥离这种难易剥皮的电线。(※刀片夹具为可选) 另外,橡胶夹具和刀片夹具的更换不需要工具,可以简单的更换。

5防止剥皮碎屑散落

搭载集尘功能。通过独自的集尘构造会收剥离后的剥皮碎屑。无需担心装置内部或装置周边的飞散或带入后工程。另外,由于静电等附着在夹具上的剥离碎屑也会通过独自的机构可靠的除去,所以不会对剥离碎屑残留而影响下一个处理。

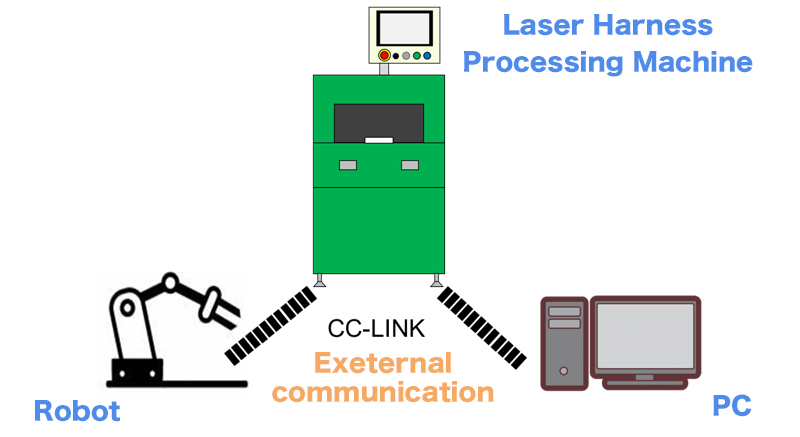

6支持自动化生产线(增加外部通信功能)

搭载外部通信功能(选择)。通过与主机PC或搬运机器人的通信,可支持自动化生产线!也可以与本公司的激光加工机组合在自动化生产线上提供。
支持自动化生产线(增加外部通信功能)

客户支持

设备安装后的迅速运行服务

出货时对顾客的工件进行加工试做。提交加工试做数据。
安装调整时,对顾客的工件进行加工条件确认以及加工位置设定。

提供电线规格变更以及针对新产品加工条件设定服务

购买装置后,也支持电线规格变更和面向新产品的加工配方制作。
关于使用的治具及处理方法等,我们也会与顾客进行信息交换提供开发支持。

高技能剥皮机的主要规格

项目 AJS-100
剥离夹具类型 橡胶夹具型(标准)
刀片夹具型(选项)
加工动作 控制可动部 电动位置控制 工件固定夹具、剥离夹具上下、
剥离夹具前后
空气驱动位置控制 治具定位夹具、加工平台前后、治具固定夹具、吹气喷嘴
对应工件治具 标准治具 100mm × 100mm
(另外,可通过更换部件最大支持130x200mm)
用力 电源 装置主体 单相100~230V 50-60Hz Max.9A
集尘机 单相100V 50-60Hz Max.12A
供气 0.5Mpa以上
支持自动化生产线 搭载CC-LINK方式的外部通信功能

AJS-100

・剥き取りクランクタイプ

橡胶夹具型(标准)
刀片夹具型(选项)

・加工动作 控制可动部

电动位置控制
工件固定夹具、剥离夹具上下、剥离夹具前后
空气驱动位置控制
治具定位夹具、加工平台前后、治具固定夹具、吹气喷嘴

・对应工件治具

标准治具 100mm × 100mm
(※另外,可通过更换部件最大支持130x200mm)

・用力

<电源>
装置主体:单相100~230V 50-60Hz Max.9A
集尘机:单相100V 50-60Hz Max.12A
<供气>
0.5Mpa以上

・支持自动化生产线

搭载CC-LINK方式的外部通信功能

参观样机

可参观样机
有意参观者请通过本网站的咨询链接,告知本公司您期望的参观时间以及参观人数。

样机设置地: FURUKAWA BUSSAN CO., LTD. YOKOHAMA LAB. (5th Fukuda-Haimu 1F, No.2-6, Idogaya Shimomachi, Minami-Ku, Yokohama City, Kanagawa, Japan)
