激光焊接装置

PLW Series

  • 高稳定性

    通过非接触式加工,实现较高的加工稳定性

  • 低热破坏过程

    激光照射时间0.02秒以下

  • 可应对各种定制设计

    关于in line化等,欢迎洽询

特点

  • ・搭载有高速度/高品质/高稳定性脉冲YAG激光振荡器的全能激光焊接装置。
  • ・拥有30W~600W的8种机型。能够广泛应对从微小精密焊接到汽车零部件焊接
  • ・最小光束直径为φ0.2mm~ ※如需更小直径的光束,请另行洽询
  • ・手动运行与自动运行的切换简单便捷,从试制、开发到量产仅需一台
  • ・将工件固定到加工台上后,激光射出单元以X轴/Y轴/Z轴的3轴进行扫描,因此也最适用于处理难度较大的长尺寸工件和重型工件
  • ・安全护罩为标准配置 ※也适用等级1规格
  • ・可应对各种定制设计(in line化、搭载光纤激光器/半导体激光器等)

用途

电子零部件、电装零部件、机械零部件、医疗用零部件、光学零部件、精密钣金的焊接
马达线圈等的铜线、电池焊片、线材以及端子的焊接
各种金属、异种金属、叠加堆焊、对焊

加工例

医疗用金属线球状尖端
金属线φ0.2mm、球径φ0.35mm

医疗用金属线球状尖端
金属线φ0.2mm

SUS管端口封口焊接
金属线φ0.2mm

Cu厚板 对焊
板厚1.0mm

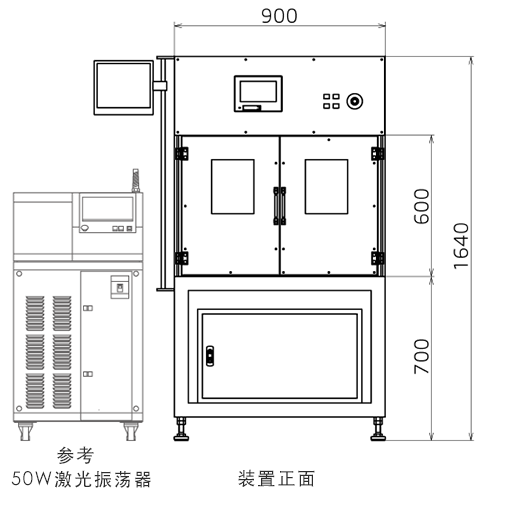

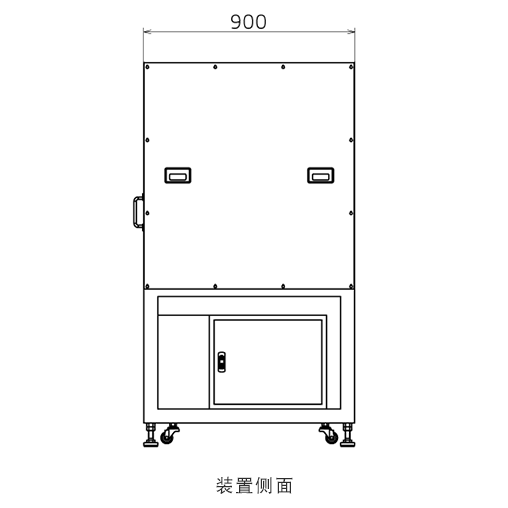

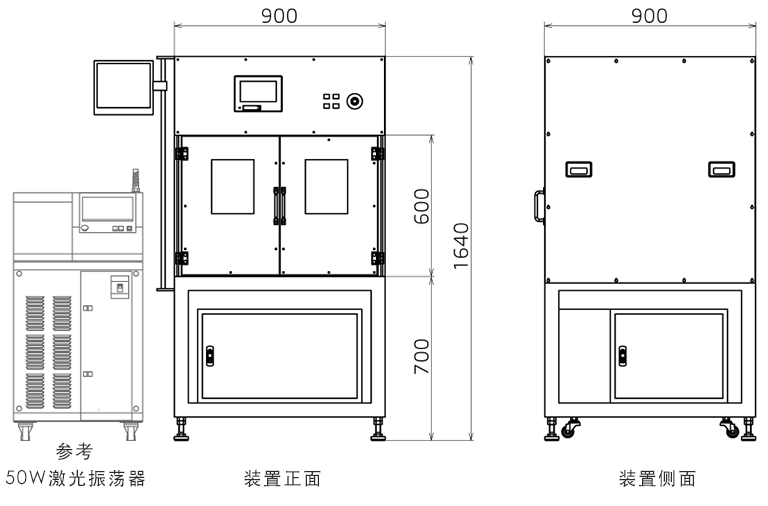

装置外观尺寸

装置规格

激光振荡器 激光器的种类 YAG激光器
波长 1064nm
输出功率 有30W~600W的8种机型可供选择
最大峰值功率 3kW~10kW(因使用激光而异)
最大输出能量 30J~100J/P @10ms
脉冲数 0.3ms~100ms(因使用激光而异)
最大重复频率 30pps~500pps(因使用激光而异)
加工动作 有效加工范围 300mm × 300mm
激光照射方法 激光照射单元移动+激光照射同步
重复定位精度 (X,Y,Z) ≦ ±0.025mm
定位分辨率 (X,Y,Z) ≦ 0.01mm
最大移动速度 (X,Y) ≧ 100mm/sec  (Z) ≧ 10mm/sec
用力 电源 三相 200/220V ±10%  50/60Hz
使用电力 25A~70A(因使用激光而异)

・激光振荡器

激光器的种类: YAG激光器
波长: 1064nm
输出功率: 有30W~600W的8种机型可供选择
最大峰值功率: 3kW~10kW(因使用激光而异)
最大输出能量: 30J~100J/P @10ms
脉冲数: 0.3ms~100ms(因使用激光而异)
最大重复频率: 30pps~500pps(因使用激光而异)

・加工动作

有效加工范围: 300mm × 300mm
激光照射方法: 激光照射单元移动+激光照射同步
重复定位精度: (X,Y,Z) ≦ ±0.025mm
定位分辨率: (X,Y,Z) ≦ 0.01mm
最大移动速度:  (X,Y) ≧ 100mm/sec  (Z) ≧ 10mm/sec

・用力

电源: 三相 200/220V ±10%  50/60Hz
使用电力: 25A~70A(因使用激光而异)

参观样机

可参观样机
有意参观者请通过本网站的咨询链接,告知本公司您期望的参观时间以及参观人数。

样机设置地:FURUKAWA BUSSAN CO., LTD. YOKOHAMA LAB. (Iida Bldg. 1F, No.50, Tobecho 3-chome, Nishi-ku, Yokohama City, Kanagawa, Japan)
